Como Funciona o Manômetro de Bourdon?

Hoje vamos falar sobre o manômetro de Bourdon, mas antes, gostaria de receber nosso conteúdo por email ou whats?

se sim, acesse https://www.engenhariaecia.eng.br/newsletter e se inscreva.

manômetro de bourdon

Um manômetro de Bourdon é um dispositivo mecânico amplamente utilizado para medir a pressão de fluidos, como gases e líquidos.

Foi inventado pelo engenheiro francês Eugène Bourdon em 1849. Esse tipo de manômetro é simples, robusto e preciso, tornando-o popular em diversas aplicações industriais e laboratoriais.


Construção:

O manômetro de Bourdon é composto por um tubo curvado em forma de "C" (mais comum) ou helicoidal, geralmente feito de materiais como bronze, aço inoxidável ou ligas de níquel.

O tubo possui uma extremidade selada e a outra extremidade é conectada a uma fonte de pressão (por exemplo, tanque, tubulação ou sistema de gás).

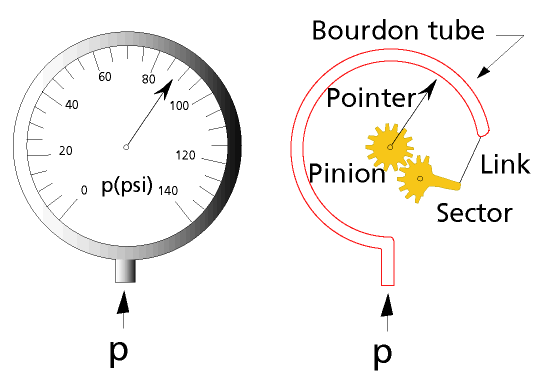

Conforme a pressão do fluido varia, o tubo tende a se expandir ou contrair como ilustrado na animação..

Funcionamento:

Quando a pressão do fluido aumenta, o tubo de Bourdon tende a endireitar-se, o que causa um movimento angular na extremidade livre do tubo. Esse movimento é transmitido através de um mecanismo de alavanca a um ponteiro indicador.

O ponteiro, calibrado previamente, se move ao longo de uma escala graduada, fornecendo a leitura da pressão aplicada.

Existem dois tipos comuns de manômetros de Bourdon:

Manômetro de Bourdon em C (mais comum):


Nesse tipo, o tubo de Bourdon é curvado em forma de "C". À medida que a pressão aumenta, o tubo tende a se endireitar, o que resulta no movimento do ponteiro ao longo da escala.


Manômetro de Bourdon helicoidal:

Aqui, o tubo de Bourdon é construído em forma de espiral (helicoidal).


Quando a pressão é aplicada, o tubo se expande axialmente, causando uma rotação do tubo. Essa rotação é transferida ao ponteiro através de um mecanismo de engrenagem.


Vale ressaltar que a leitura do manômetro de Bourdon pode ser afetada se a temperatura do fluido variar, uma vez que isso altera as propriedades mecânicas do material do tubo.

Portanto, é importante considerar a temperatura ambiente durante a calibração e leitura do manômetro.


Os manômetros de Bourdon têm uma ampla gama de aplicações, desde o monitoramento da pressão em sistemas industriais e máquinas até a utilização em medidores de pressão de uso geral, como em pneus de automóveis ou bicicletas.


Sua simplicidade, robustez e precisão tornam esse dispositivo uma escolha confiável para medir pressões em várias situações e ambientes.
