KV e CV de Uma Válvula

Finalizando a série de postagem sobre válvulas, hoje vamos falar do KV ou CV de uma válvula, mas antes, gostaria de receber avisos no Whats sobre nosso conteúdo postado?

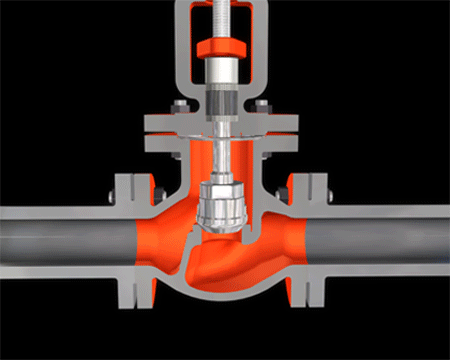

kv valvula

Cv e Kv são definidos como coeficiente de descarga de uma válvula considerando um determinado diferencial de pressão, para a água numa dada temperatura.

Em outras palavras, representa a vazão máxima (Q) que passará por uma válvula para uma dada perda de carga (delta P em X bar ou Y PSI).

CV é a vazão de água em GPM (galões por minutos) a 68 graus fahrenheit que passa pela válvula para uma queda de pressão de 1 PSI.

É definido por: CV=Q raiz (1/delta P).

Para corrigir para outros fluidos pode ser usado a fórmula CV=Q raiz (SG/delta P) onde SG é a gravidade específica ou densidade relativa.

KV é a vazão de água em m3/h (metros cúbicos por hora) a 20 graus celsius para uma queda de pressão de 1 bar.

A fórmula é similar, kv = Q raiz (SG/delta P).

A escolha da válvula com o KV (CV) correto é fundamental para o bom andamento da instalação de bombeamento.

Errar para mais, fará com que o controle da vazão seja prejudicado, ou seja, a acuracidade será diminuida.

Errar para menos, ou seja, escolher uma válvula menor do que o necessário, fará com que a vazão seja limitada a um valor menor do que o desejado, o que é ruim do ponto de vista produtivo, ou a perda de carga na válvula será maior do que o esperado.


Tal fato pode afetar significativamente a curva do sistema o que mudará o ponto de operação da bomba.

Como a bomba é dimensionada em função da vazão e as perdas de carga correspondentes, pode acontecer e não é raro, da bomba selecionado ser inapropriada para o que se deseja fazer.

Ou seja, a bomba será selecionada com base em um sistema e será utilizada em outro.

Se a diferença for pequena, não haverão maiores consequências, no entanto, se a variação for muito grande, o ponto de operação poderá ficar muito afastado do BEP (best efficiency point) o que acarreta problemas operacionais e redução da vida útil da bomba.

Acontece mais frequentemente do que se imagina e pouca gente faz a ligação entre a quebra da bomba e a escolha equivocada da válvula.

Precisa saber mais sobre válvulas, faça nosso curso VÁLVULAS INDUSTRIAIS

curso valvulas industriais

Precisa aprender a dimensionar uma bomba, faça nosso curso ESPECIFICAÇÃO DE BOMBAS CENTRÍFUGAS

dimensionamento de bomba
