Princípio de Funcionamento dos Anéis O - O Rings



"Anel O" ou do inglês "O Ring" é um elemento de vedação muito utilizado hoje em dia devido a sua grande versatilidade e fácil manuseio.

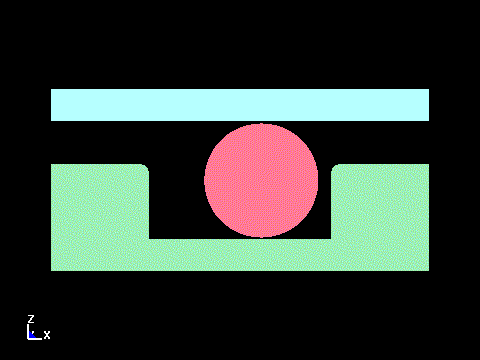

A animação abaixo ilustra bem o funcionamento do anel O, A vedação é feita pela sua deformação, ou seja, ele só irá funcionar se promover interferência.


Nesse sentido, o diâmetro interno do anel O deve ser menor do que o diâmetro do alojamento e diâmetro externo tem que ser maior do que o alojamento.


Uma pergunta muito frequente que nos fazem é: "Quanto de aperto ou interferência um anel O tem que ter?"


Isso depende.


Para aplicações estáticas, ou seja, o anel O não terá movimento, o aperto pode ser maior. Vedação entre a tampa e a carcaça de uma bomba centrífuga seria um exemplo. Nesses casos, podemos ter de 1 a 2 mm de interferência.


Por outro lado, existem aplicações que há um movimento do anel O, ou seja, o anel O muda de posição. É o caso do anel que veda o eixo em selos mecânicos. São os chamados selos mecânicos "pusher". Inclusive quando o anel O "trava" por algum motivo, nós dizemos que o selo mecânico travou aberto.


Nesse caso, a interferência é de 0,5 a 0,8 mm normalmente.


Em outro post, falaremos sobre a importância dos materiais de fabricação dos anéis O.
