Trocador de Calor Casco e Tubos

Atualizado: 15 de set. de 2023

Hoje vamos falar sobre o TROCADOR DE CALOR CASCO E TUBO, mas antes, gostaria de receber nosso conteúdo por email ou whats?


trocador de calor casco e tubos

Um trocador de calor casco-tubo é um dispositivo utilizado para transferir calor entre dois fluidos que estão em diferentes temperaturas.

Ele é uma das configurações mais comuns de trocadores de calor e é amplamente empregado em diversos setores industriais, incluindo petroquímica, geração de energia, processamento de alimentos, entre outros.

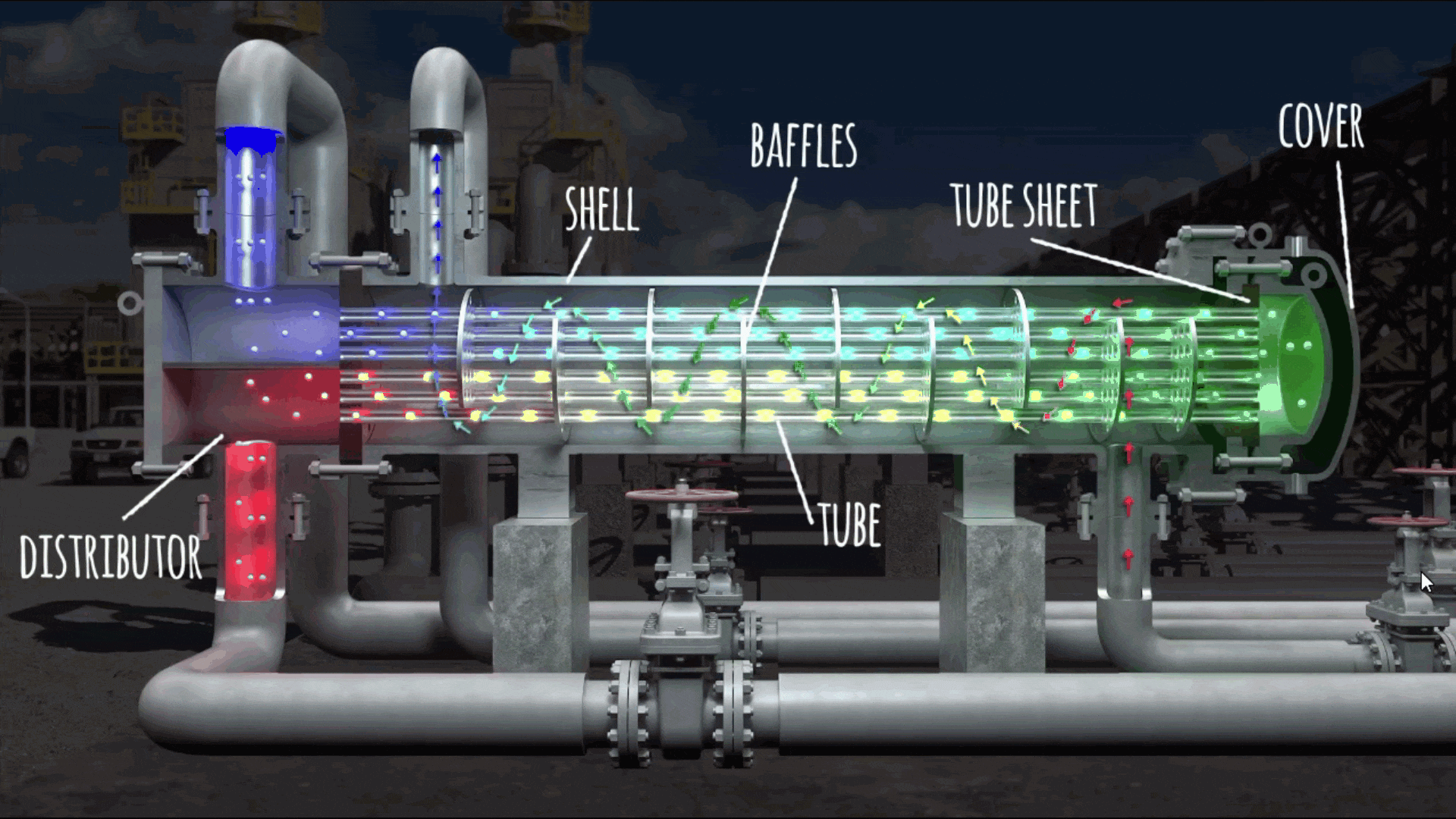

A configuração básica de um trocador de calor casco-tubo consiste em um conjunto de tubos dispostos dentro de um casco (ou carcaça) externo.

Um dos fluidos flui através dos tubos internos, enquanto o outro fluido circula pelo espaço entre os tubos e a carcaça externa.

A transferência de calor ocorre através das paredes dos tubos, permitindo que o calor seja trocado entre os dois fluidos sem que eles entrem diretamente em contato um com o outro.


Existem várias vantagens no uso de trocadores de calor casco-tubo:

1) Eficiência na transferência de calor:

A configuração de tubos dentro de um casco proporciona uma grande área de superfície para a troca de calor, permitindo uma eficiente transferência térmica entre os fluidos.


2) Versatilidade:


Eles podem ser projetados para lidar com uma ampla gama de temperaturas e pressões, tornando-os adequados para uma variedade de aplicações industriais.


3) Facilidade de manutenção:

Em muitos casos, os tubos internos podem ser retirados para limpeza ou manutenção, sem a necessidade de desmontar toda a unidade.

4) Compatibilidade de fluidos:

Essa configuração permite a transferência de calor entre fluidos que não podem ser misturados diretamente devido a incompatibilidade química ou outros fatores.


No entanto, também existem algumas limitações e considerações a serem feitas ao projetar e operar trocadores de calor casco-tubo:


1) Custo e espaço:

Eles podem ser relativamente grandes e caros, principalmente quando comparados a outros tipos de trocadores de calor mais compactos, como os de placas.

2) Perda de pressão:

O fluxo de fluido através dos tubos internos pode causar perda de pressão, o que pode ser um fator limitante em alguns sistemas.

3) Eficiência térmica variável:


A eficiência do trocador de calor pode depender da distribuição de fluxo dos fluidos e da forma como eles entram em contato com as paredes dos tubos.

4) Limpeza e manutenção:

Embora a manutenção possa ser facilitada em comparação com outros trocadores de calor, ainda pode ser um processo desafiador, especialmente em aplicações onde os fluidos transportam sólidos em suspensão.


Sua ampla aplicabilidade e versatilidade tornam-no uma escolha popular em muitos processos industriais.


Nas próximas postagens vamos falar dos outros tipos de trocadores, como, a placas, espiral, serpentina e "rotativo raspador".


Assista o vídeo explicativo:

Fontes:
