VÁLVULAS DE ALÍVIO DE PRESSÃO (PRV) VERSUS VÁLVULAS DE SEGURANÇA DE PRESSÃO (PSV)



PRV vem do inglês Pressure Relief Valve que traduzindo temos válvulas de alívio de pressão.


PRV vem do inglês Pressure Safety Valve que traduzindo temos válvulas de segurança de pressão.


Ambas são válvulas de segurança usadas para evitar que a pressão do sistema ultrapasse um certo limite, previamente regulado.


Por isso, também são chamadas de válvulas de controle de pressão à montante.


O termo montante é usado com signficado de "antes", no caso da válvula, ela controla a pressão antes da válvula.


Essas válvulas dispõem de um dispositivo que a mantém fechada até que a pressão previamente ajustada seja atingida.

O tipo mais comum de disponsitivo é composto por mola com mecanismoa de ajuste acoplado ao obturador da válvula.

A diferença entre a PSV e PRV está no comportamento da pressão quando a válvula é aberta.

Na PSV quando acontece a abertura da válvula a pressão é derrubada bruscamente enquanto na PRV a abertura é gradual e proporcional a pressão, o que permite que a pressão seja mantida no patamar de abertura.


As PSV são aplicáveis mais em instalações de fluidos compressíveis como gás ou vapor, enquanto a PRV são aplicáveis com líquido.


O motivo disso é em função do comportamento do fluido. Os fluidos compressíveis é muito complicado controlar a passagem mantendo a pressão, o que não acontece com os líquidos.


Daí que temos as válvulas de segurança e alívio, que são válvulas que terá o comportamento de PSV se o fluido for um gás ou vapor ou comportamento de PRV se o fluido for um líquido.

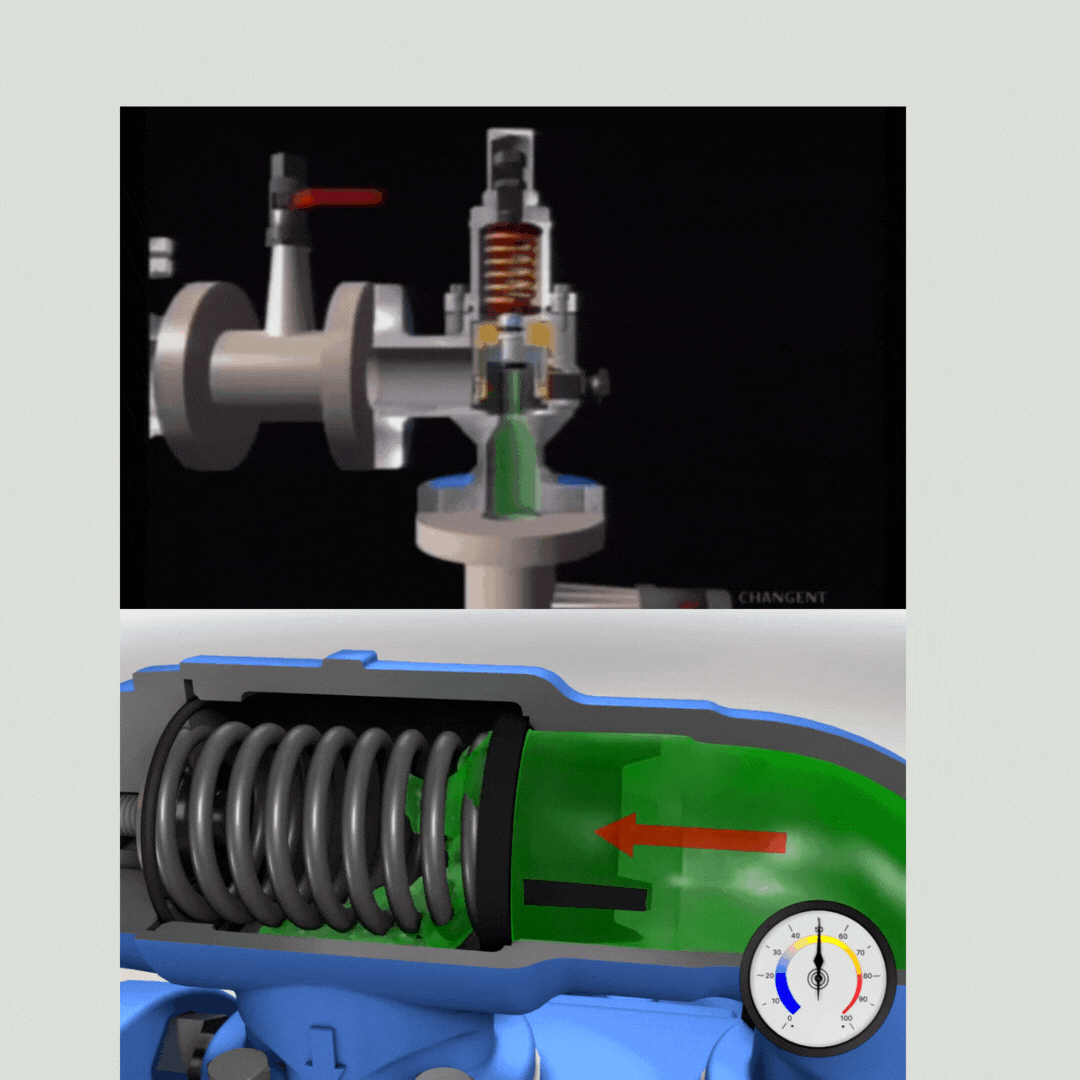

Nas animações, temos em cima uma PSV e em baixo uma PRV, note que a pressão é mantida mesmo com a abertura da válvula e ela abre mais com o aumento da pressão)

#engenhariaecia

Fontes: Changent (em cima) e Viking pump(em baixo)
